TEMPORIZADOR
Instrucciones de uso:

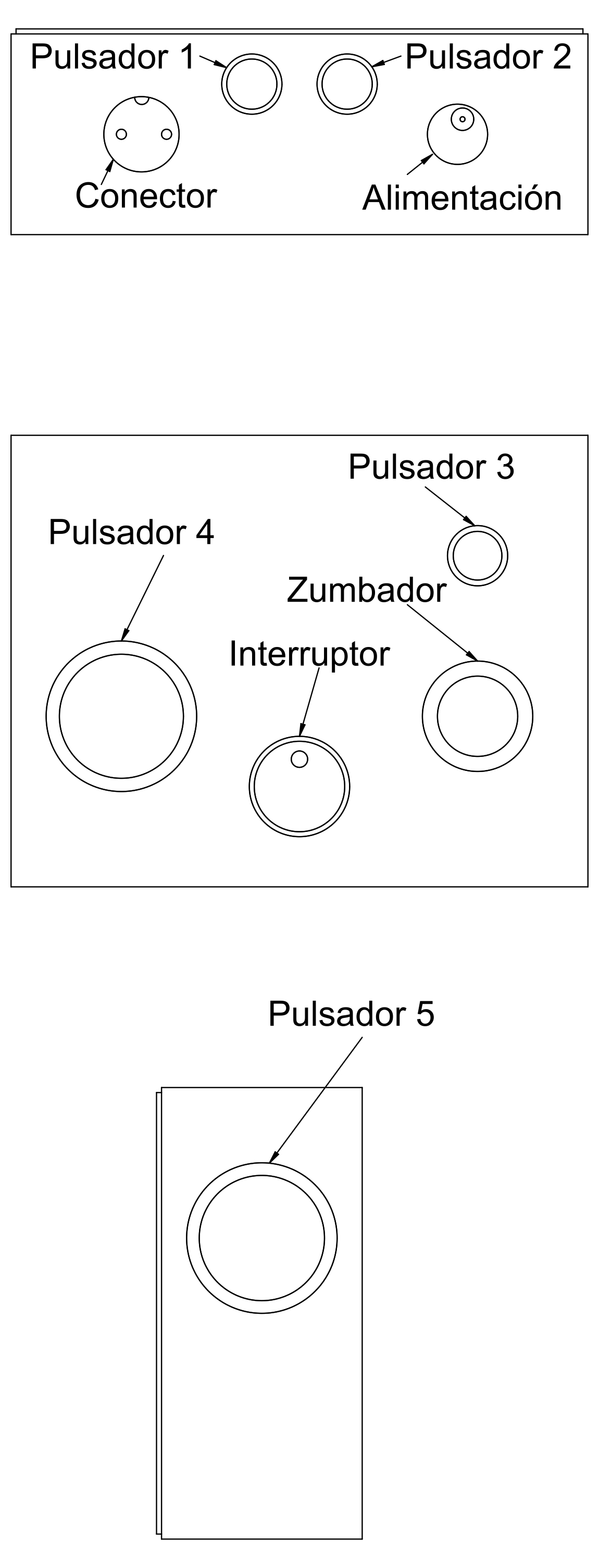

En el lateral nos encontramos con:
Un conector de alimentación: Es la entrada de alimentación necesita de un alimentador de 12v 1 amperio.
Un conector de salida: Este conector es una salida externa para una sirena, timbre, luz, ó lo que se quiera conectar, esta salida es el interruptor del circuito.
El pulsador N° 1: Selecciona el dígito que se va a modificar.
Si se mantiene pulsado se apaga el display, pero sigue funcionando el temporizador con normalidad.
El pulsador N° 2: Al pulsarlo aumentamos el valor del dígito seleccionado, al llegar a 9, después pasa al 0.
Los valores que marca son segundos, de tal manera que si queremos seleccionar 4 minutos deberemos poner 240, y si queremos 5 minutos pondriamos 300 en el display.
El tiempo máximo que se puede ajustar es de 16 minutos 40 segundos.
En la tapa nos encontramos con:
El pulsador N.º 3: Al pulsar este boton si esta sonando la sirena, se para automaticamente.
El pulsador N.º 4: Este pulsador sirve para empezar la temporización, no es necesario pulsarlo cuando hemos seleccionado temporizacion automatica.
Un interruptor: El interruptor de la tapa es para seleccionar temporizacion manual ó para que se inicie automáticamente la temporización y sea cíclica.
Un zumbador: Este zumbador suena una vez terminada la temporización y se puede regular el tiempo de funcionamiento entre 1 y 8 segundos.
En el otro lateral tenemos:
El pulsador N.º 5: Mientras lo pulsamos suena la sirena.
Funcionamiento: Una vez seleccionado el tiempo para empezar a temporizar hay que pulsar el pulsador N.º 4 de la tapa, si el interruptor central de la tapa esta encendido. empezara la temporización automáticamente. Una vez terminada la temporización el zumbador sonara y parpadeara durante el tiempo que lo tengamos ajustado
"entre 1 y 8 segundos" durante este tiempo, estará sonando la sirena exterior a la vez que el zumbador.
Los temporizadores para jumpys no disponen del conector de salida ni de los pulsadores 3 y 5 ni el interruptor de la funcion automatica.
Si usted quiere poner una sirena o luz, podemos ponerle el conector de salida a los temporizadores para jumpys.
